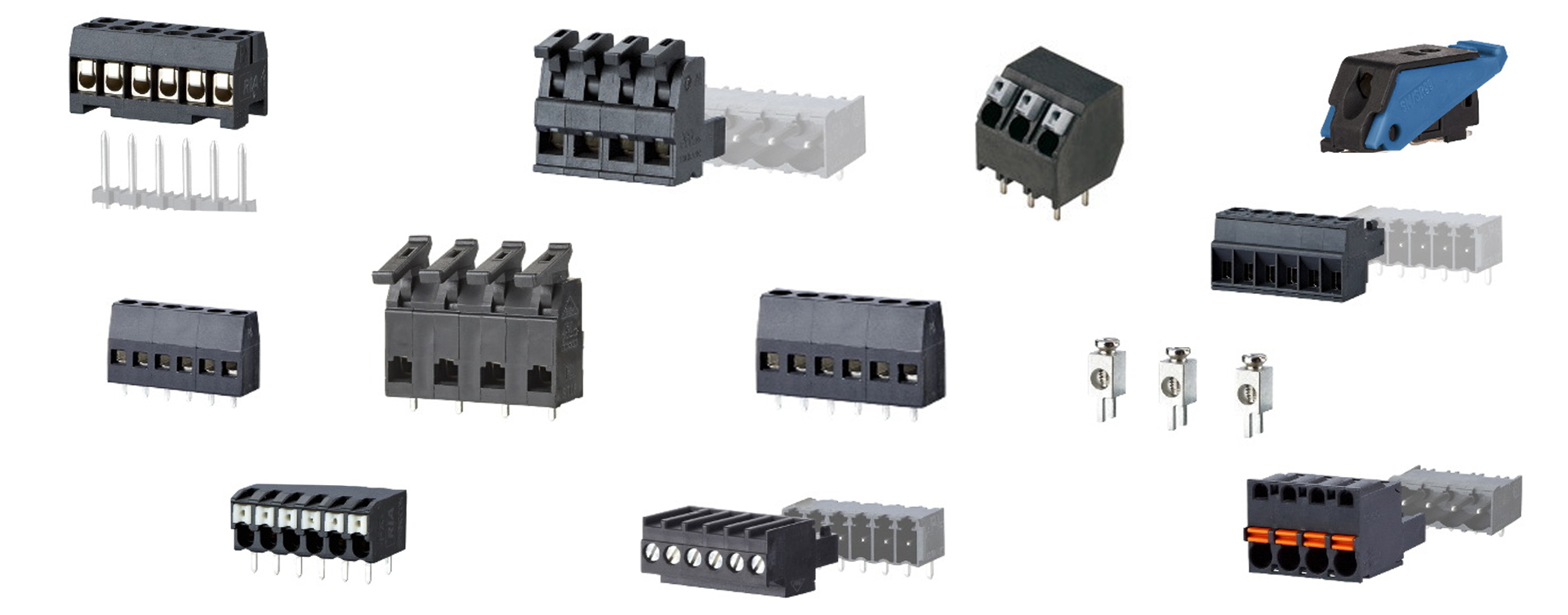

Was sind Leiterplattenklemmen?

Leiterplattenklemmen stellen die Schnittstelle zwischen elektrischer Leitung und Gerät dar. Dabei erfolgt der Anschluss der Leitung entweder mittels Direktklemme oder steckbarer Klemme.

Die Direktklemme ist fest in die Leiterplatte eingelötet. Die Leitung wird an ihr angeklemmt. Bei der steckbaren Klemme wird die Leitung am Leiterplatten-Stecker angeschlossen, der auf die Stiftleiste gesteckt wird. Die Stiftleiste wiederum ist in die Leiterplatte des Gerätes eingelötet.

Welche Anschlusstechniken gibt es?

Die am meisten verbreitete, ist die Schraubtechnik. Dabei fixiert entweder eine Schraube mittels eines kleinen Metallplättchens (Drahtschutz) die Litze im Klemmkörper. Alternativ wird auch das höherwertige Liftsystem verwendet. Hier ist die Litze umhüllt von einem kleinen Metallrahmen und wird beim Verschrauben festgeklemmt.

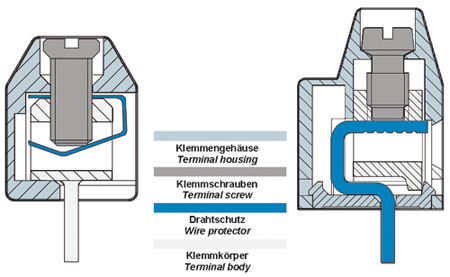

Schraubtechnik

Immer häufiger zum Einsatz kommt die Federanschlusstechnik. Hier drückt ein kleines Federplättchen die Litze gegen einen Metallkontakt (Push-In- bzw. Steckfedertechnik). Beim sog. Käfigzugfederanschluss wird die Litze durch die Feder gegen den Käfig gedrückt und stellt dadurch einen optimalen 360°-Anschluss her.

Die Vorteile des Federkraftanschlusses liegen im werkzeuglosen Anschluss, in der immer richtig dosierten Festigkeit des Anschlusses und der Vibrationssicherheit.

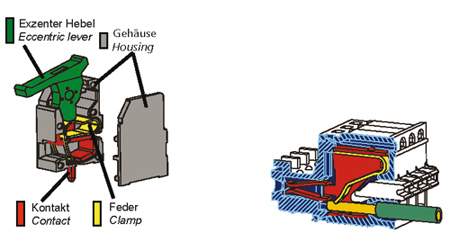

Federanschlusstechnik

Eine untergeordnete Bedeutung hat die Schneidklemm-Anschlusstechnik (IDC, Insulation Displacement Connector). Dabei wird die Isolierung der Litze durch zwei Schneiden aufgeschlitzt und zugleich der elektrische Kontakt zum darunterliegenden Draht hergestellt.

Vorteil dieser Technik ist, dass die Litze nicht abisoliert werden muss. Andererseits ist jedoch der Anschlussbereich (Bandbreite des anschließbaren Leitungsdurchmessers) sehr klein.

Rastermaße

Ein weiteres Unterscheidungsmerkmal der Leiterplattenklemmen ist das Rastermaß. Das Rastermaß gibt den Abstand der einzelnen Kontakte/Stifte in mm an. Üblich sind Werte zwischen 2,5 und 10mm im metrischen System bzw. 2,54 und 10,16mm im Zoll-System.

Welche Leiterplattenklemmen bietet die Firosu GmbH an?

Firosu bietet alle o.g. Varianten hinsichtlich Bauart, Anschlusstechnik und Rastermaß an. Dabei sind wir seit vielen Jahren der Vertragsdistributor des Herstellers METZ CONNECT.

Downloads

Produktübersicht Leiterplattenklemmen Stift Buchsen .pdf
